PARÁMETRO：ESPECIFICACIÓN
RAM ferroeléctrica (FRAM)：768 KB
LPDDR4：2 GB
EMMC：8 GB
CPU：Procesador i.MX 8M Plus, Arm® Cortex®-A53 cuádruple de categ

HKEZIT 提供原廠行貨保養。硬件連專業安裝、設定及使用教學一站式報價，無需自行研究安裝與設定。我們同時承接裝ALARM、裝防盜、裝警鐘工程，硬件與工程同一團隊負責。

查詢價格連安裝 →

31-00631-01-SPA honeywell PLANT CONTROLLER 產品圖片

詳細規格

PARÁMETRO	ESPECIFICACIÓN
RAM ferroeléctrica (FRAM)	768 KB
LPDDR4	2 GB
EMMC	8 GB
CPU	Procesador i.MX 8M Plus, Arm® Cortex®-A53 cuádruple de categoría industrial de larga duración; Frecuencia: 1,2 GHz
Sistema operativo	LINUX de 64 bits
Precisión del registro temporal	+/- 3 ppm: +/- 1,57 minutos al año
del reloj en tiempo real	(+/- 0,26 segundos al día)
Retención del reloj en tiempo real	Almacenado durante 72 horas en un capacitador de oro (tres días de retención) COMPONENTES ELÉCTRICOS
Tensión de trabajo (CA)	24 V de CA (+/-20 %) = de 19 a 29 V de CA 50/60 Hz
Tensión de trabajo (CC)	24 V de CC (+/-20 %) = de 20 a 30 V de CC
Protección contra sobretensiones	Protección contra sobretensiones de un máximo de 29 V de CA o 40 V de CC. Terminales protegidos contra cortocircuitos. CONSUMO ELÉCTRICO
CONSUMO ELÉCTRICO	CONSUMO DE CORRIENTE CONTROLADOR 24 V DE CA 24 V DE CC 24 V DE CA 24 V DE CC
N-ADV-134-H	36 VA como máximo 13 W como máximo 1500 mA 540 mA
N-ADV-133-H	34 VA como máximo 12,5 W como máximo 1420 mA 520 mA
N-ADV-112-H	34 VA como máximo 12,5 W como máximo 1420 mA 520 mA DIMENSIONES
Dimensiones	150,2 x 60 x 119,4 mm (5,91 x 2,36 x 4,7 pulg.)

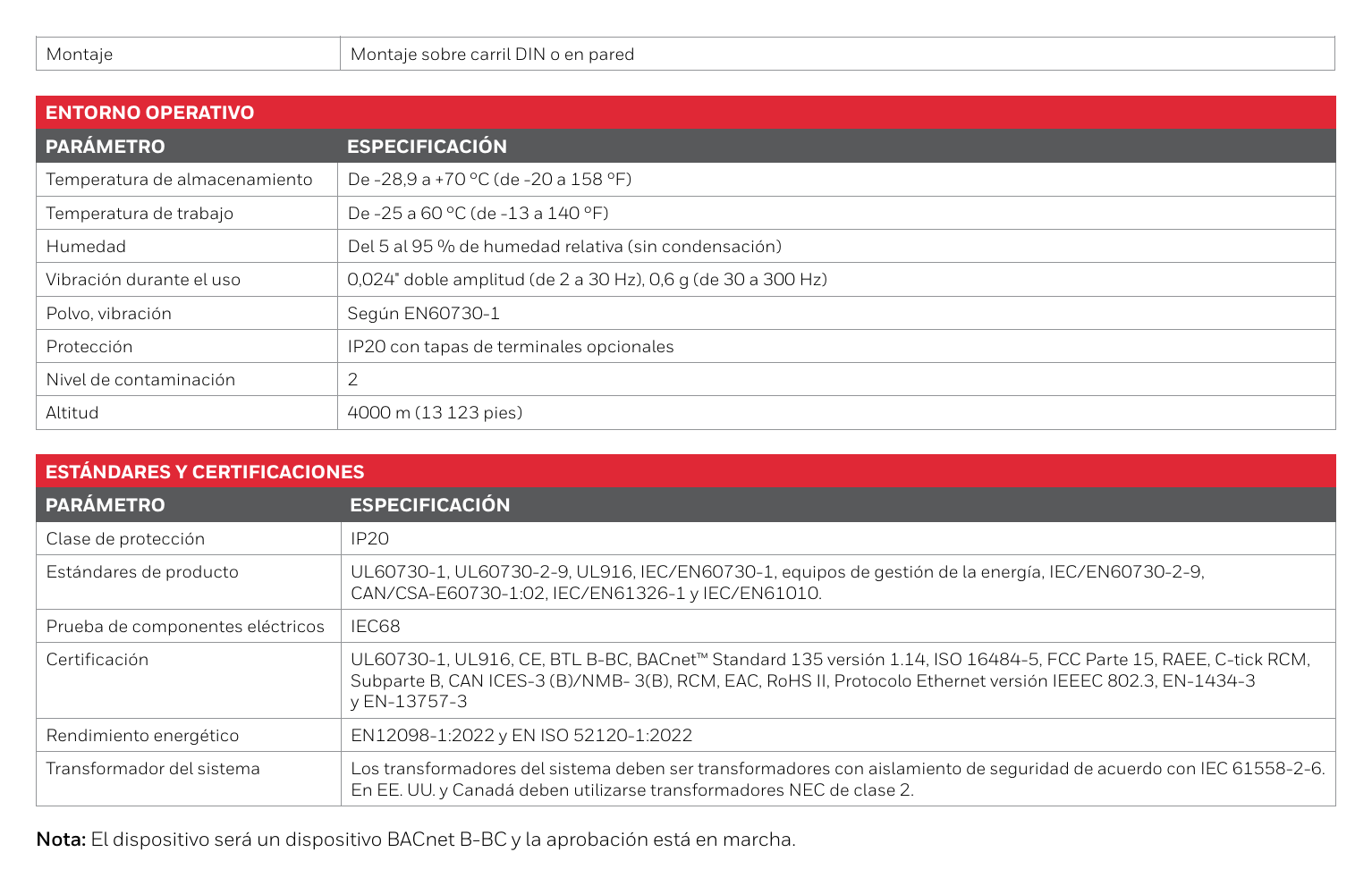

Montaje	Montaje sobre carril DIN o en pared ENTORNO OPERATIVO
Temperatura de almacenamiento	De -28,9 a +70 °C (de -20 a 158 °F)
Temperatura de trabajo	De -25 a 60 °C (de -13 a 140 °F)
Humedad	Del 5 al 95 % de humedad relativa (sin condensación)
Vibración durante el uso	0,024" doble amplitud (de 2 a 30 Hz), 0,6 g (de 30 a 300 Hz)
Polvo, vibración	Según EN60730-1
Protección	IP20 con tapas de terminales opcionales
Nivel de contaminación	2
Altitud	4000 m (13 123 pies) ESTÁNDARES Y CERTIFICACIONES
Clase de protección	IP20
Estándares de producto	UL60730-1, UL60730-2-9, UL916, IEC/EN60730-1, equipos de gestión de la energía, IEC/EN60730-2-9, CAN/CSA-E60730-1:02, IEC/EN61326-1 y IEC/EN61010.
Prueba de componentes eléctricos	IEC68
Certificación	UL60730-1, UL916, CE, BTL B-BC, BACnet™ Standard 135 versión 1.14, ISO 16484-5, FCC Parte 15, RAEE, C-tick RCM, Subparte B, CAN ICES-3 (B)/NMB- 3(B), RCM, EAC, RoHS II, Protocolo Ethernet versión IEEEC 802.3, EN-1434-3 y EN-13757-3
Rendimiento energético	EN12098-1:2022 y EN ISO 52120-1:2022
Transformador del sistema	Los transformadores del sistema deben ser transformadores con aislamiento de seguridad de acuerdo con IEC 61558-2-6. En EE. UU. y Canadá deben utilizarse transformadores NEC de clase 2. Ficha técnica de producto del Optimizer Advanced Controller \| www.honeywell.com 7 CONEXIÓN A BUSES
RS485-1	RS485-2 RS485-3 RS485-4 RS485-R
N.º MÁXIMO DE DISPOSITIVOS	(ADAPTADOR PROTOCOLOS
POR CANAL	DE CABLEADO) PanelBus 64 Sí Sí Sí Sí Sí MSTP 64 Sí Sí Sí Sí Sí
Modbus	32 Sí Sí Sí Sí Sí
*M-Bus	60 Sí Sí Sí Sí Sí
•	Las velocidades de comunicación a través de cada interfaz dependen del protocolo de comunicación dado.
Velocidad de la conexión	10/100/1000 Mbps, RJ45 de Ethernet
Modos de enrutamiento IP	• dhcp - Dinámico
M-Bus	0,3-19,2
Puerto del HMI	Salida de potencia de 5 V de CC y RS485-R
Modbus RTU	0,3-115,2
BACnet® MS/TP	9,6, 19,2, 38,4, 76,8 y 115,2 kbps
PanelBus	115,2 kbps DOCUMENTACIÓN TÉCNICA APLICABLE
TÍTULO	REFERENCIA
Instrucciones de montaje	31-00553 Instrucciones de instalación y puesta en servicio 31-00584 Ficha técnica de producto del Optimizer Advanced Controller \| www.honeywell.com 8
VISTA DESDE ARRIBA	VISTA LATERAL RS485-3 (+) RS485-3 (-) RS485-2 (+) RS485-3 GND3
RS485-2 (-)	RESISTENCIA DEL CONMUTADOR
IZQUIERDA	DERECHA
RS485-2 GND2	DEL TERMINAL
RS485-1 (+)	PUESTA A TIERRA ALIMENTACIÓN TOUCH FLAKE A E/S (FUENTE DE ALIMENTACIÓN/COMÚN/TIERRA)
RS485-1 (-)	ALIMENTACIÓN COMÚN
RS485-1 GND1	ALIMENTACIÓN DE 24 V DE CA INDICADOR DE RS485 (1-3) ESTADO DE SERVICIO DEL CONTROLADOR BOTÓN DE SERVICIO ESTADO OPERATIVO
USB 1 TIPO C	DEL CONTROLADOR INDICADOR DE T1L
ESTADO OPERATIVO	INDICADOR DE RS485 DEL DISPOSITIVO HMI
INDICADOR DE RS485 (4)	RS485-4 (+) RS485-4 (COM) RS485-4 (-) PUERTO HMI - INTERFAZ DE ALIMENTACIÓN DE 5 V de CC Y COMUNICACIÓN VISTA DESDE ABAJO COMUNICACIÓN TOUCH FLAKE A E/S T1L (+), T1L (-), RS485-R (+) Y RS485-R (-)
ETHERNET AISLADA	PUERTO CONMUTADO
PORT1	PORT1 PORT2 PORT3 USB 2 TIPO C (UTILIZADO PARA COMUNICACIÓN LON) VISTA DESDE ARRIBA ENTRADA DE ALIMENTACIÓN 3 PUERTOS RS485 TOUCH FLAKE (FUENTE DE ALIMENTACIÓN/ COMÚN/TIERRA) ESTADO DE SERVICIO DEL CONTROLADOR COMUNICACIÓN A TRAVÉS DE TOUCH FLAKE PUERTO ETHERNET AISLADO PUERTO ETHERNET CONMUTADO Ficha técnica de producto del Optimizer Advanced Controller \| www.honeywell.com 9 VISTA DESDE ARRIBA EN
Atlanta, Georgia 30308	Marca comercial registrada en EE. UU.
buildings.honeywell.com	31-00631-01 \| Rev. 07-23
Honeywell Building Control	© 2023 Honeywell International Inc.
